Osuszacze chłodnicze

Osuszacze CHŁODNICZE

Osuszacze powietrza są bardzo ważnym elementem większości instalacji sprężarkowych. Przy wzrastającej precyzji urządzeń, jakość dostarczanego sprężonego powietrza odgrywa coraz większą rolę, dlatego oferujemy naszym klientom sprawdzone rozwiązania o bardzo wysokiej jakości.

Oferujemy nowoczesne i trwałe osuszacze chłodnicze marki SCR. Osuszacze te wyposażone są standardowo w automatyczny zrzut kondensatu. Urządzenia te wyposażone są również w panel kontrolny, nadzorujący większość parametrów pracy urządzenia.  Dzięki zastosowaniu wysokiej klasy materiałów, urządzenia te mogą pracować również w przemyśle żywnościowy i farmaceutycznym. Rurociągi wewnątrz urządzenia są kwasoodporne, zasadoodporne oraz nierdzewne. Zastosowany automatyczny spust kondensatu pozwala zaoszczędzić energię poprzez zrzut wody w odpowiednim momencie.

panel1

DANE TECHNICZNE


Typ Przepływ Zasilanie Podłączenie Wymiary Waga
m3/min LxWxH Kg
0006NF 0,6 220V/1 faza G ½ ” 540x450x495 45
0012NF 1,2 220V/1 faza G 1” 700x400x785 80
0023NF 2,3 220V/1 faza G 1” 700x400x785 85
0036NF 3,6 220V/1 faza G 1” 700x400x785 90
0052NF 5,2 220V/1 faza G 1 ½” 1000x500x870 120
0065NF 6,5 220V/1 faza G 1 ½” 1000x520x960 160
0085NF 8,5 220V/1 faza G 2” 1000x520x960 170
0110NF 11,0 220V/1 faza G 2” 1200x620x960 180
0135NF 13,5 220V/1 faza G 2” 1200x620x960 190
0170NF 17,0 220V/1 faza DN 65 1450x650x1300 250
0220NF 22,0 380V/3 fazy DN 65 1450x650x1500 460
0270NF 27,0 380V/3 fazy DN 80 1500x750x1550 500
0320NF 32,0 380V/3 fazy DN 80 1700x750x1640 580
0420NF 42,0 380V/3 fazy DN 100 2000x950x1600 720
0550NF 55,0 380V/3 fazy DN 100 2100x950x1600 820
0650NF 65,0 380V/3 fazy DN 100 2650x1400x1850 1080

PARAMETRY TECHNICZNE KOREKCJA
Temperatura wlotu powietrza

38o C , max. 45o C

Ciśnienie robocze

0,7 MPa

Temperatura otoczenia

>= 2o C i <=38o C, max 45o CNowy przepływ = [aktualny przepływ / (Bp * Bt)]Korekcja ciśnieniowa BpCiśnienie robocze MPa0,30,40,50,60,70,80,91,01,11,21,3Bp0,650,80,880,9211,051,121,250,921,051,2Korekcja temperaturowa BtTemp wlotu powietrza oC2025303538404245Bt1,251,151,101,0510,950,880,80

W naszej ofercie znajdują się również osuszacze chłodnicze firmy Beko. Urządzenia te charakteryzują się stałymi parametrami pracy, pomimo zmieniających się parametrów sprężonego powietrza. Wszystkie materiały zostały bardzo dokładnie dobrane aby chronić środowisko naturalne, oraz aby istniała możliwość ich powtórnego przetworzenia.

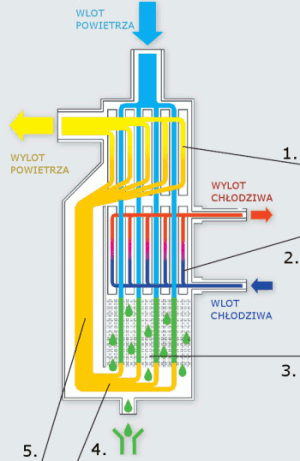

Schemat działania osuszacza chłodniczego:

schemat1

1. Wymiennik ciepła typu powietrze-powietrze. Powietrze opuszczające osuszacz schładza wstępnie sprężone powietrze dostające sie do urządzenia.

2. Duże rozmiary wymiennika powietrze-chłodziwo, pozwalają na szybkie i skuteczne schłodzenie powietrza.

3. Wysokowydajny bezobsługowy separator kondensatu, bardzo wysoka skuteczność.

4. Duża objętość separatora pozwala na bezawaryjną pracę nawet przy dużej wilgotności sprężonego powietrza.

5. Odpowiednie przekroje przewodów pozwalają na duże oszczędności energii.

Poniższe dane techniczne zostały obliczone dla następujących warunków pracy urządzenia: temperatura otoczenia 25°C, ciśneinie powietrza 7 bar, temperatura 35°C, ciśnieniowy punkt rosy +3°C (-22°C atmosferyczny punkt rosy). Maksymalne warunki pracy urządzenia: tempeartura otoczenia 45°C, temperatura sprężonego powietrza 70°C, ciśnienie 14 bar.



Model

Przepływ

Spadek ciśnienia

Podłączenie

Zasilanie

m3/min

m3/h

[bar]

[IN-OUT]

RA3

0,35

21

0,02

½” BSP-F

230

RA5

0,5

33

0,03

½” BSP-F

230

RA8

0,85

51

0,08

½” BSP-F

230

RA12

1,2

72

0,11

½” BSP-F

230

RA18

1,8

108

0,13

1” BSP-F

230

RA23

2,3

138

0,17

1” BSP-F

230

RA30

3,1

186

0,15

1 ¼” BSP-F

230

RA40

4

240

0,2

1 ¼” BSP-F

230

RA55

5,5

330

0,15

1 ½” BSP-F

230

RA60

6,2

372

0,18

1 ½” BSP-F

230

RA80

8,1

486

0,09

2” BSP-F

230/400

RA100

10,5

630

0,13

2” BSP-F

230/400

RA120

12,5

750

0,07

2 ½” BSP-F

230/400

RA140

14,5

870

0,13

2 ½” BSP-F

230/400

RA160

16

960

0,15

2 ½” BSP-F

230/400

RA180

18

1080

0,17

DN 80 – PN 16

400

RA210

21

1260

0,21

DN 80 – PN 16

400

RA250

25

1500

0,13

DN 80 – PN 16

400

RA300

30

1800

0,19

DN 80 – PN 16

400

Model

Wymiary

Waga

A

B

C

D

E

F

G

kg

RA3

345

420

740

158

56

700

770

28

RA5

345

420

740

158

56

700

770

29

RA8

345

420

740

158

56

700

770

31

RA12

345

420

740

158

56

700

770

34

RA18

345

455

740

130

56

657

775

36

RA23

345

455

740

130

56

657

775

37

RA30

485

580

825

130

69

745

865

46

RA40

485

580

825

130

69

745

865

50

RA55

555

625

885

135

85

800

935

55

RA60

555

625

885

135

85

800

935

63

RA80

555

625

975

240

100

865

1030

92

RA100

555

625

975

240

100

865

1030

94

RA120

665

725

1105

375

190

940

1155

141

RA140

665

725

1105

375

190

940

1155

150

RA160

665

725

1105

375

190

940

1155

161

RA180

785

950

1410

500

220

1155

1490

232

RA210

785

950

1410

500

220

1155

1490

242

RA250

785

950

1410

500

220

1155

1490

267

RA300

785

950

1410

500

220

1155

1490

277
