Jak możemy obniżyć koszty wytwarzania sprężonego powietrza?

Prezentacja firmy Atlas Copco przedstawiona na Konferencji
„Oszczędności energetyczne w instalacjach sprężonego powietrza”
Sosnowiec, 17 listopada 2011 r

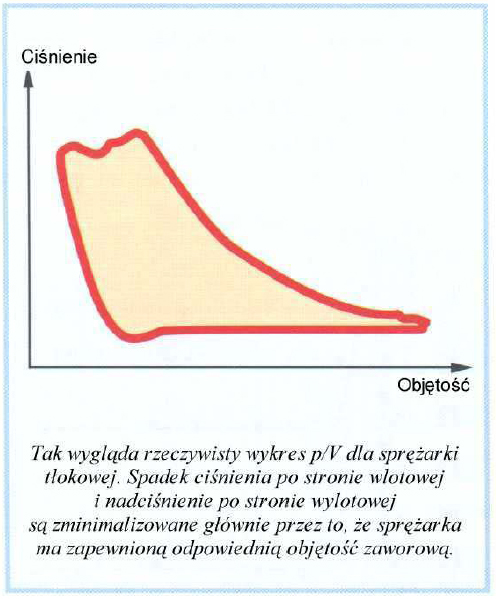

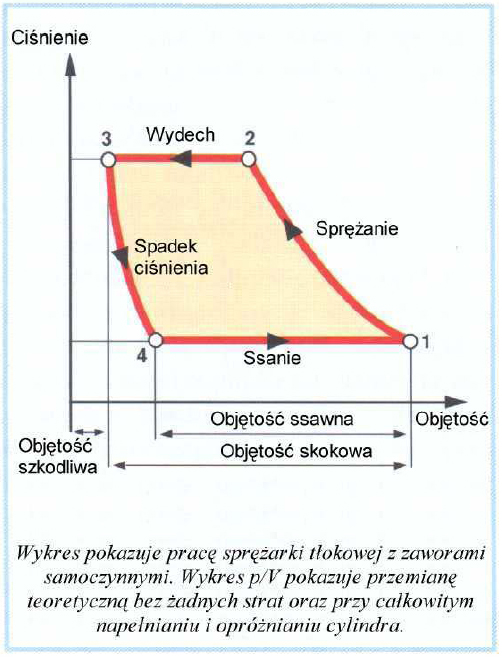

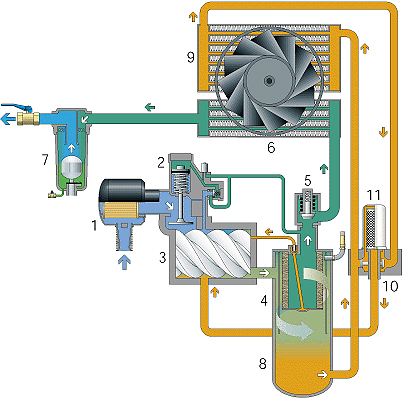

Sprężanie gazu

Odprowadzenie ciepła

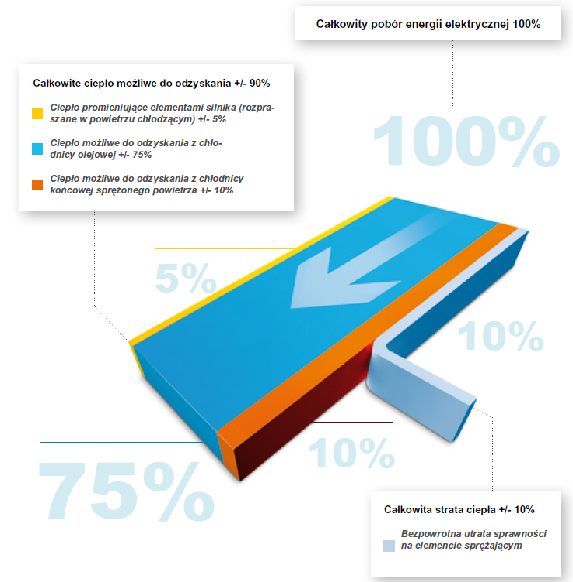

Energia, po którą warto się schylić…

W jaki sposób możemy odzyskać energię?

• Sposób 1.

Wykorzystać strumień powietrza chłodzącego chłodnicę oleju i sprężonego powietrza

Animacja

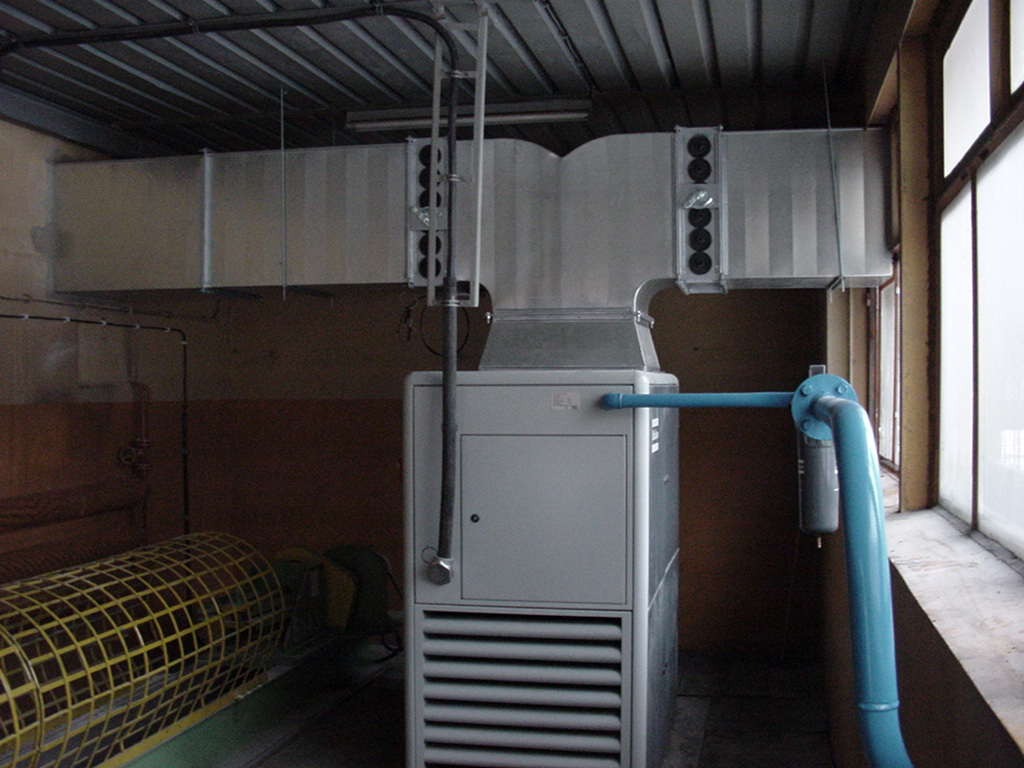

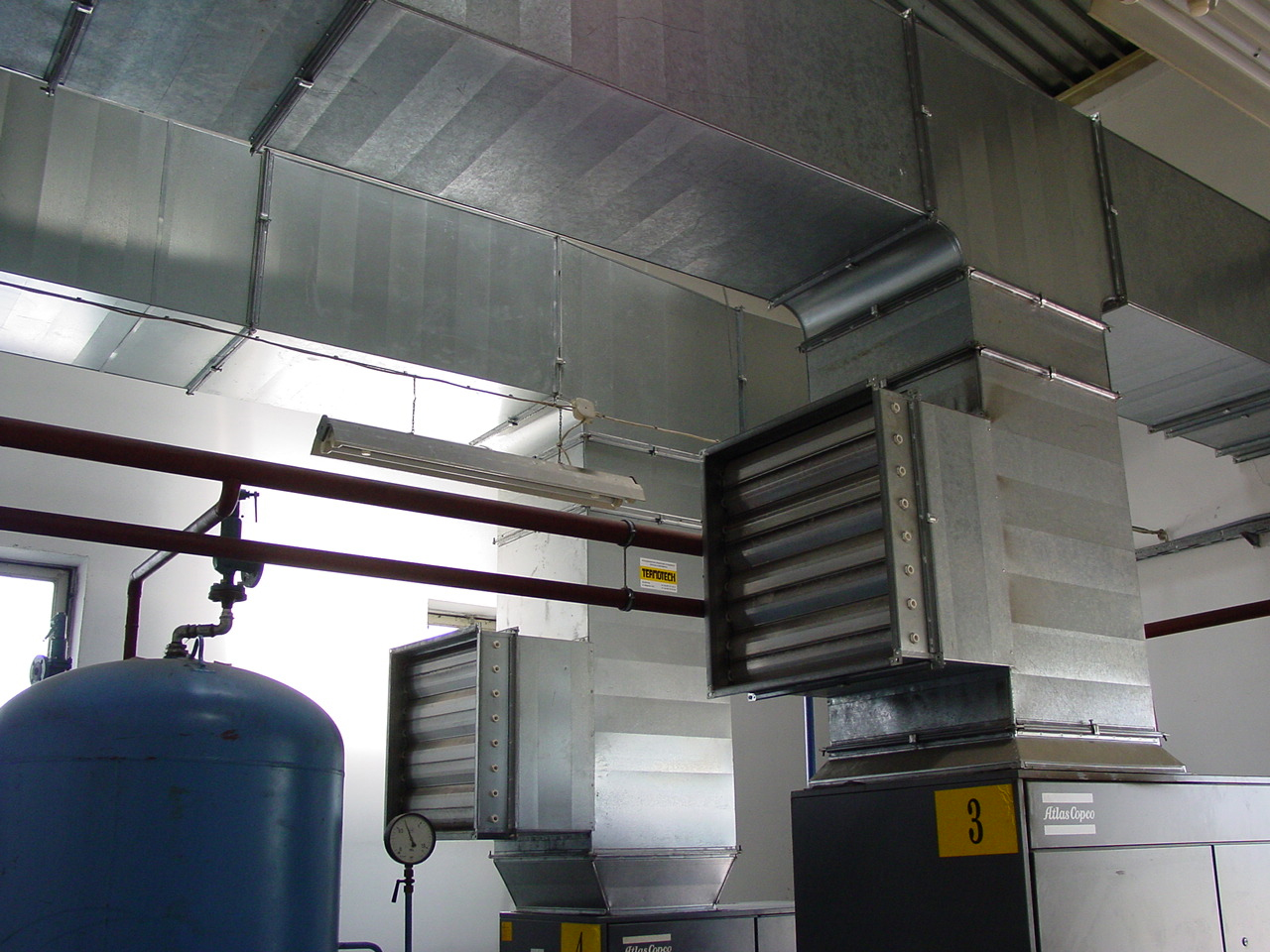

Wentylacja sprężarki z wykorzystaniem ciepła strumienia powietrza chłodzącego

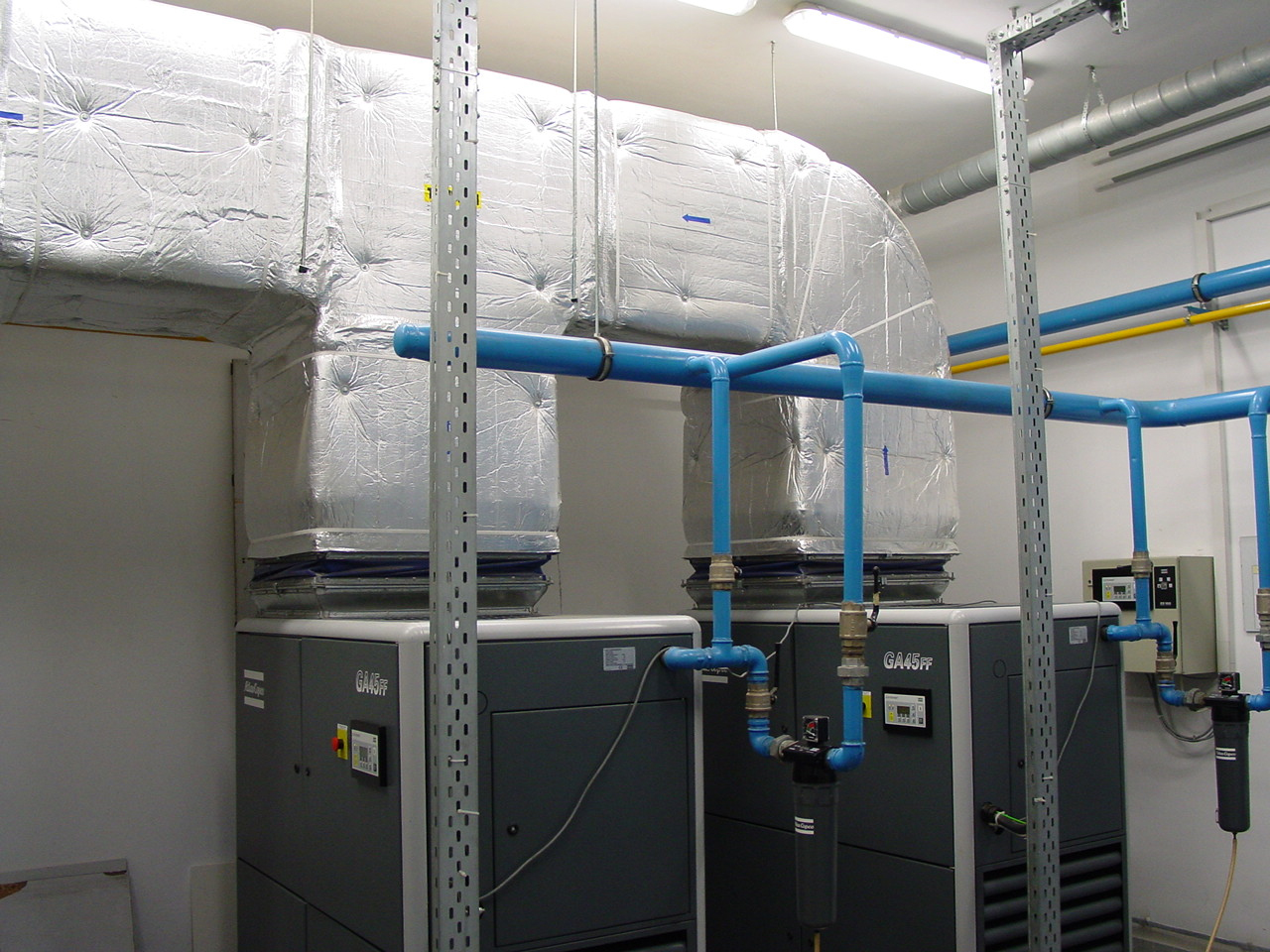

Wentylacja układu sprężarek

W jaki sposób możemy odzyskać energię?

• Sposób 1.

Wykorzystać strumień powietrza chłodzącego chłodnicę oleju i sprężonego powietrza

• Sposób 2.

Podgrzać wodę w wymienniku olej-woda

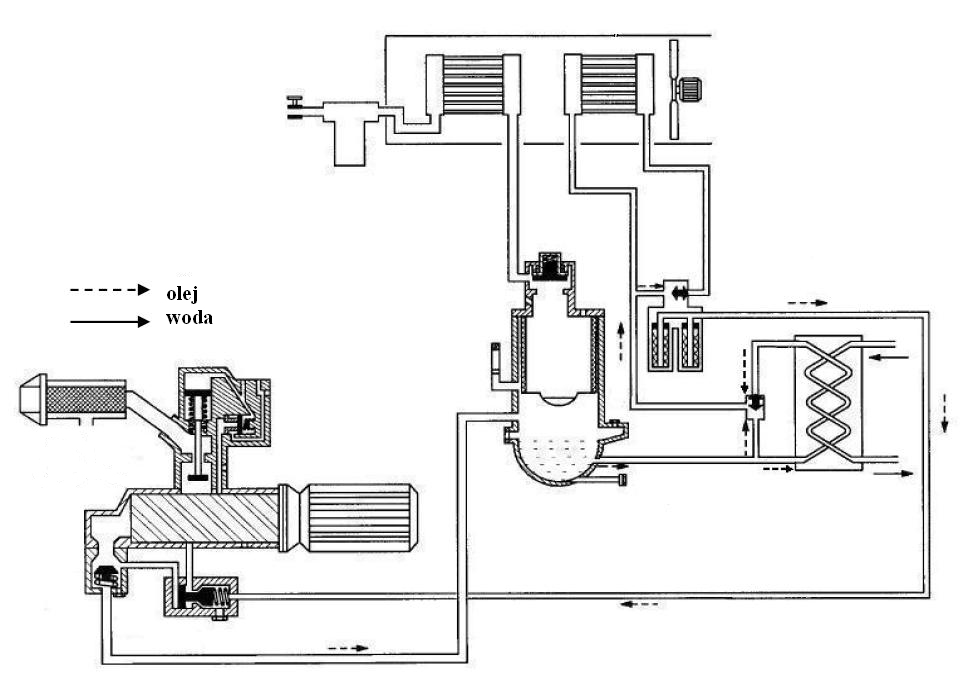

Odzyskanie ciepła – podgrzanie wody w wymienniku

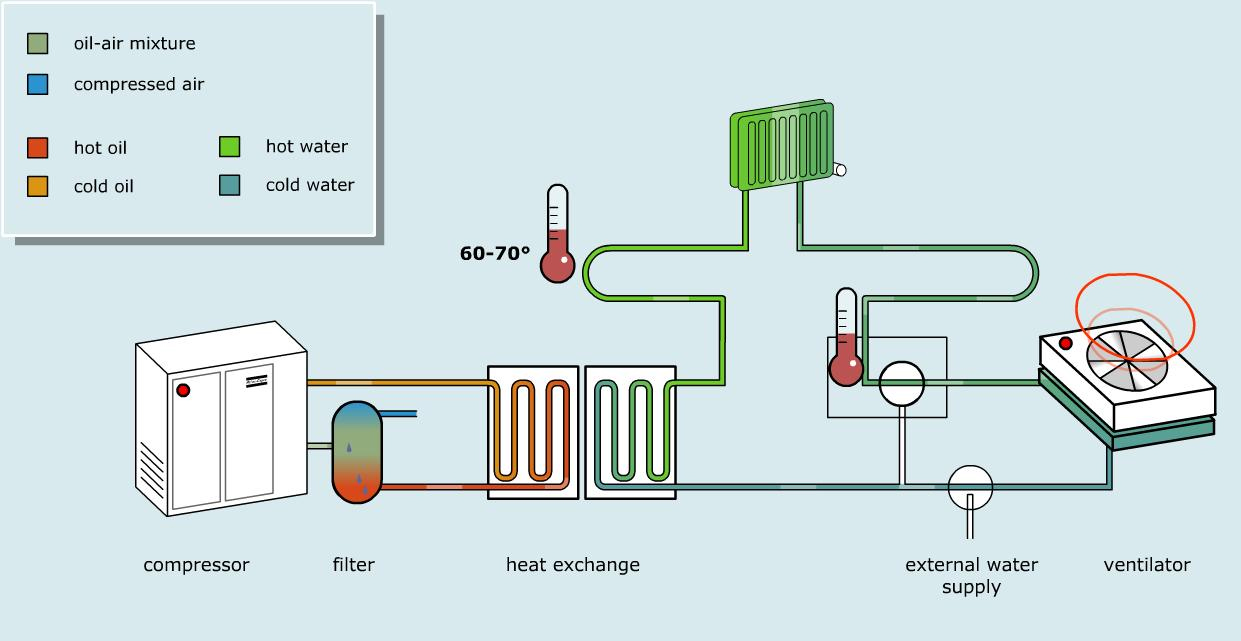

Obieg zamknięty – np. instalacja C.O.

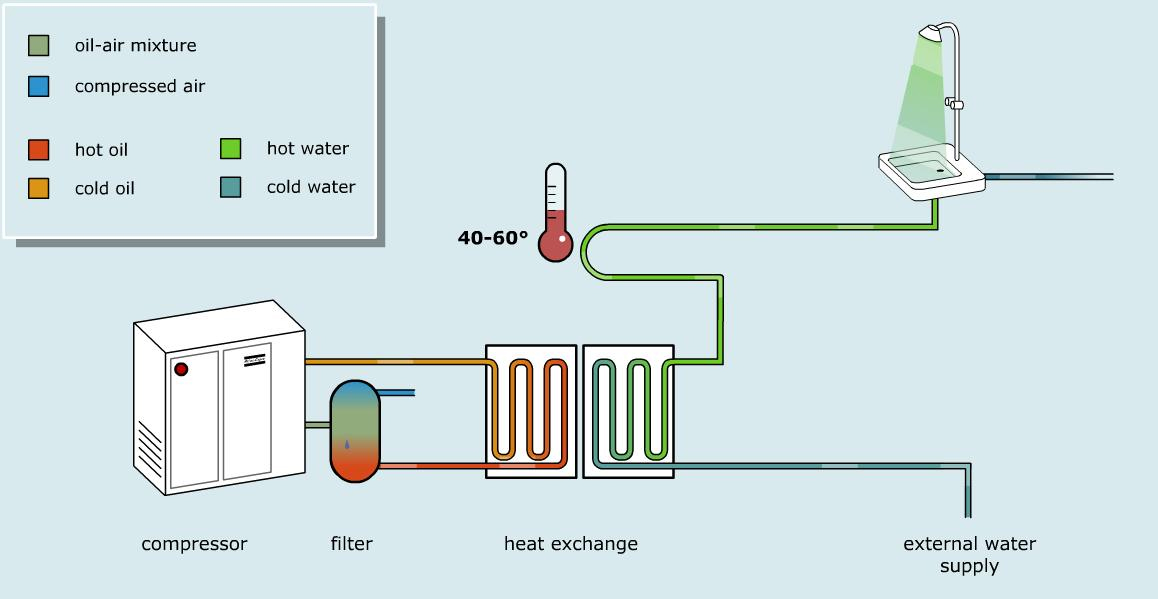

Obieg otwarty – np. instalacja c.w.u.

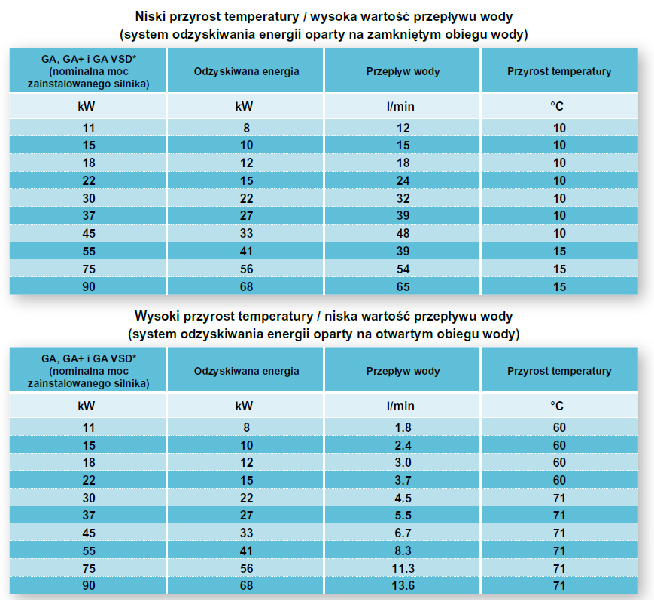

Ilość odzyskanej energii, przepływ i przyrost temperatury wody

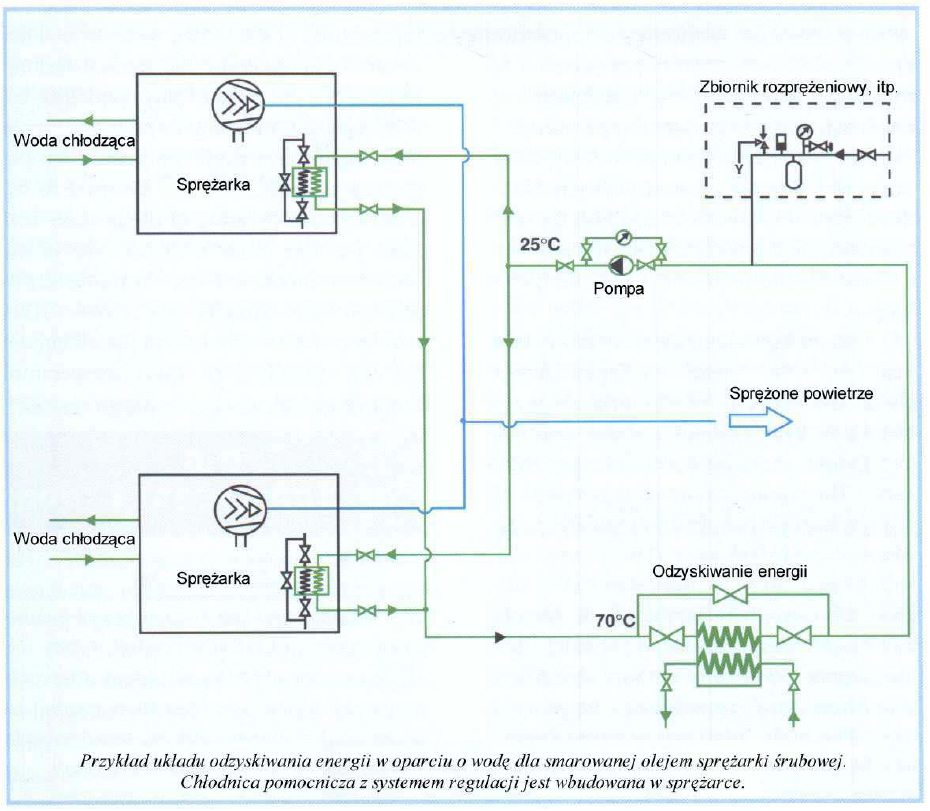

Schemat instalacji z odzyskiem energii

Jak to wygląda w praktyce …?

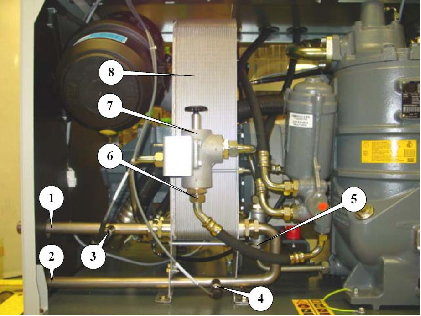

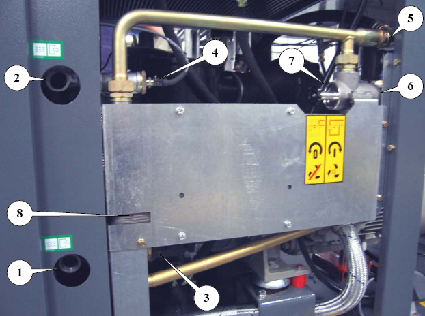

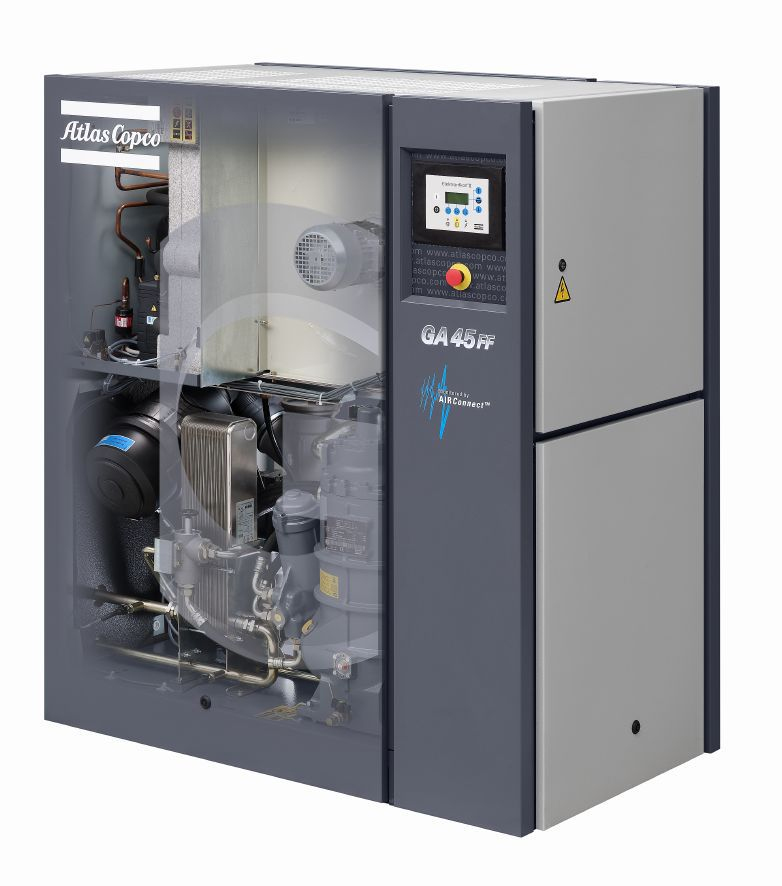

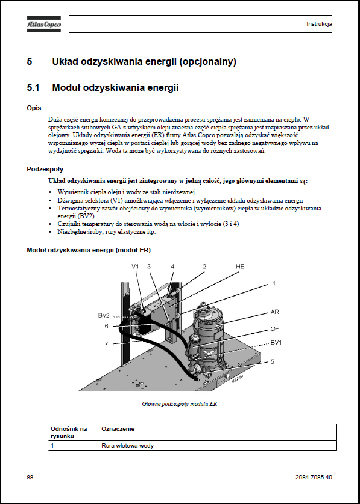

Moduł E-R w sprężarkach GA30+-GA45

1- wlot wody
2- wylot wody
3- czujnik temperatury wody na wlocie
4- czujnik temperatury wody na wylocie
5- wlot oleju
6- wylot oleju

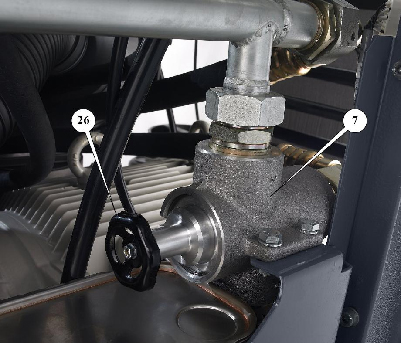

7- termostatyczny zawór obejściowy (bypass) z ręcznym pokrętłem do zamykania modułu E-R
8- wymiennik ciepła E-R

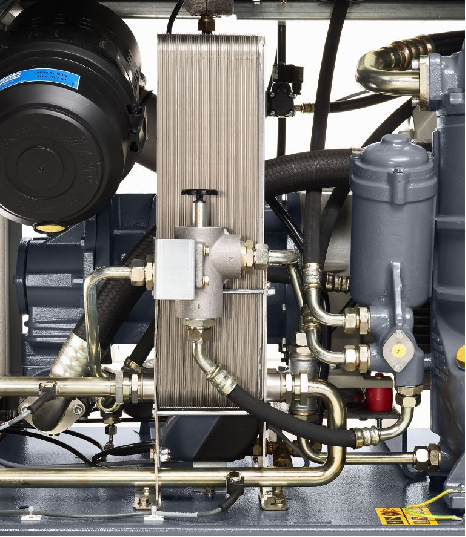

Moduł E-R w sprężarkach GA37+-GA90

1- wlot wody
2- wylot wody
3- czujnik temperatury wody na wlocie
4- czujnik temperatury wody na wylocie
5- wlot oleju
6- wylot oleju
7- termostatyczny zawór obejściowy (bypass) z
ręcznym pokrętłem do zamykania modułu E-R
8- wymiennik ciepła E-R

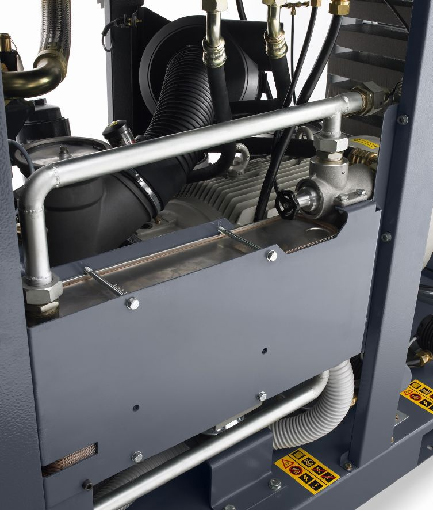

Zawór termostatyczny z ręcznym odcięciem

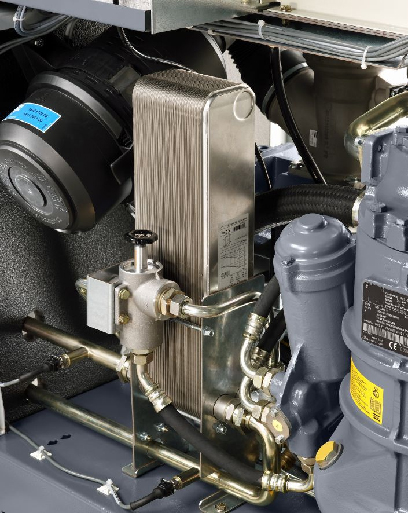

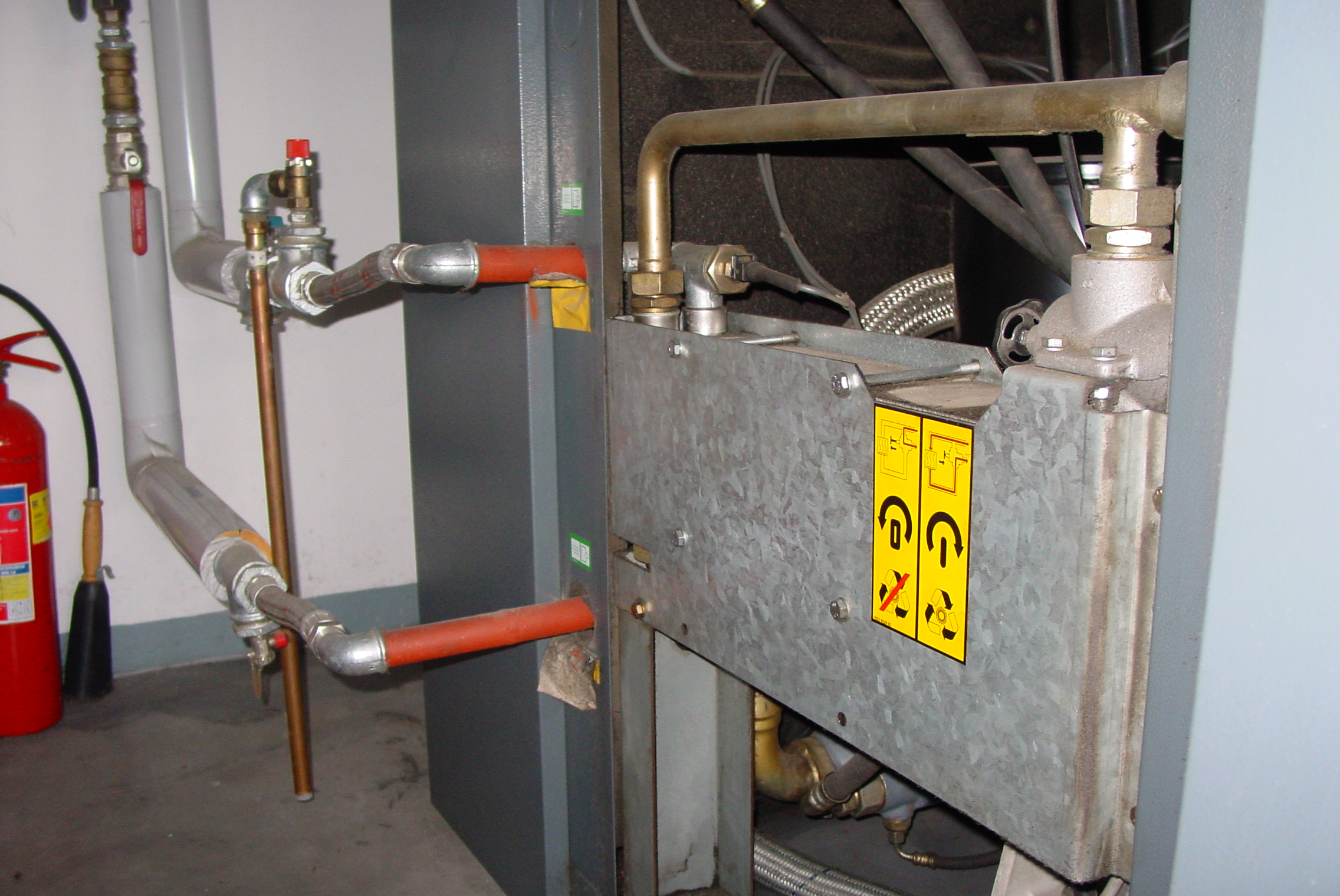

Wymiennik E-R w sprężarce GA45

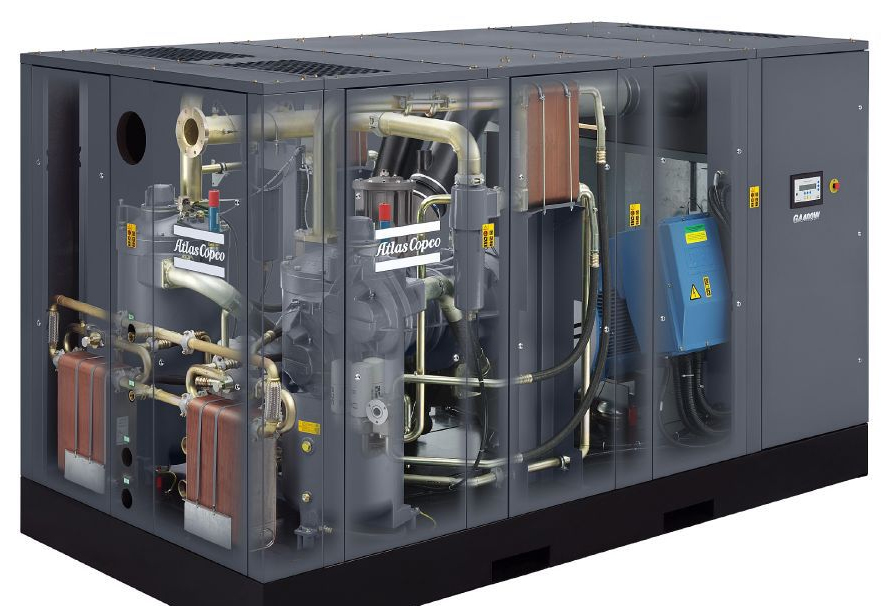

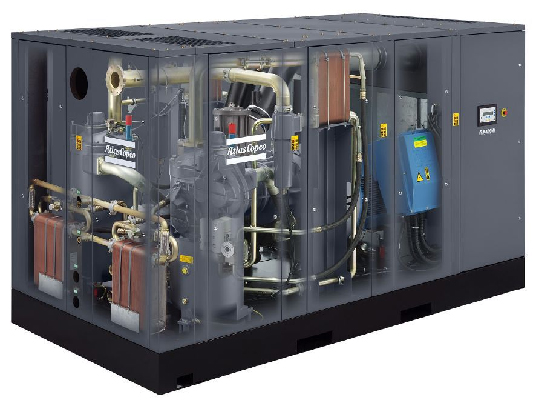

Wymienniki E-R w sprężarce GA400

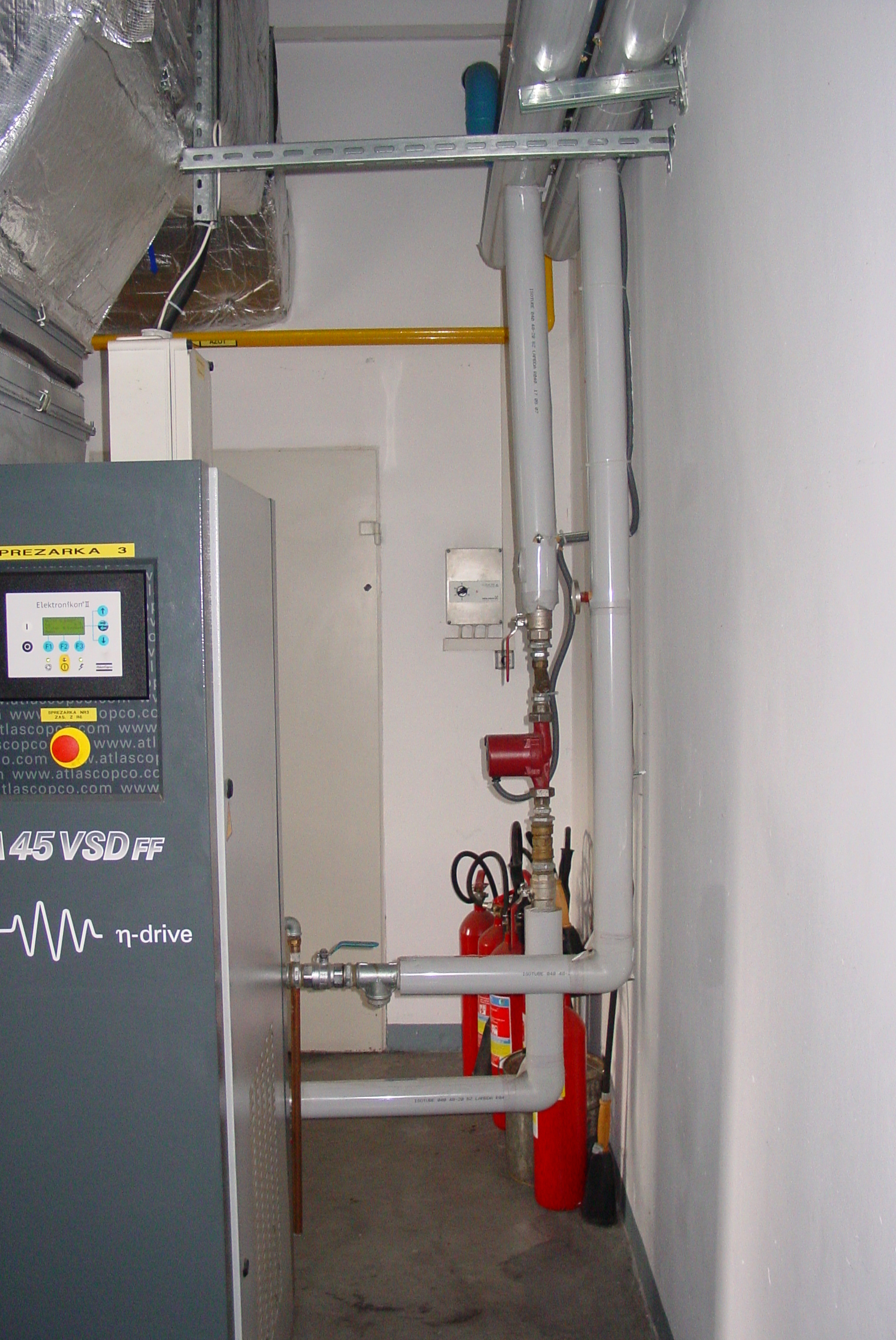

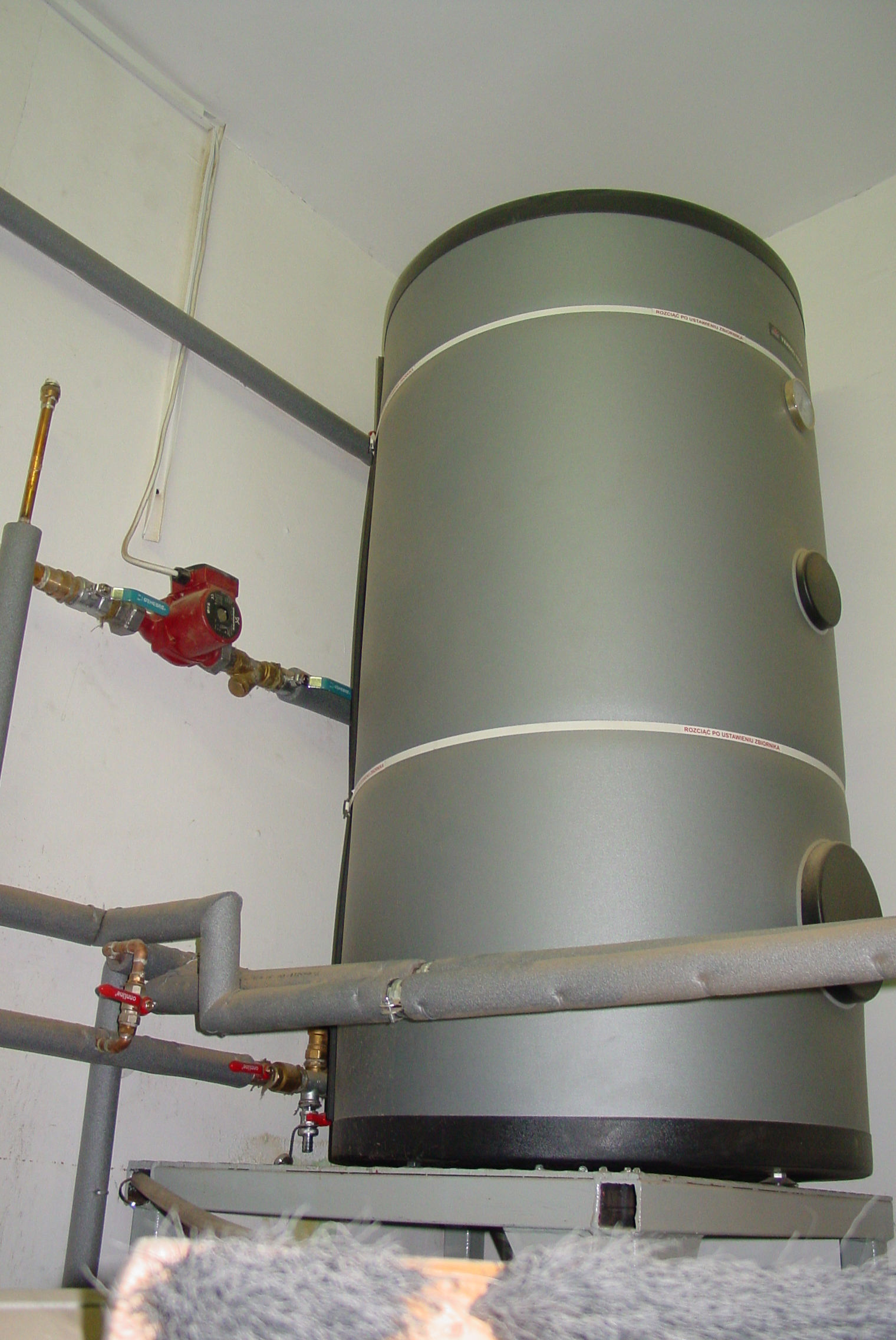

Podgrzewanie wody c.w.u w obiegu zamkniętym

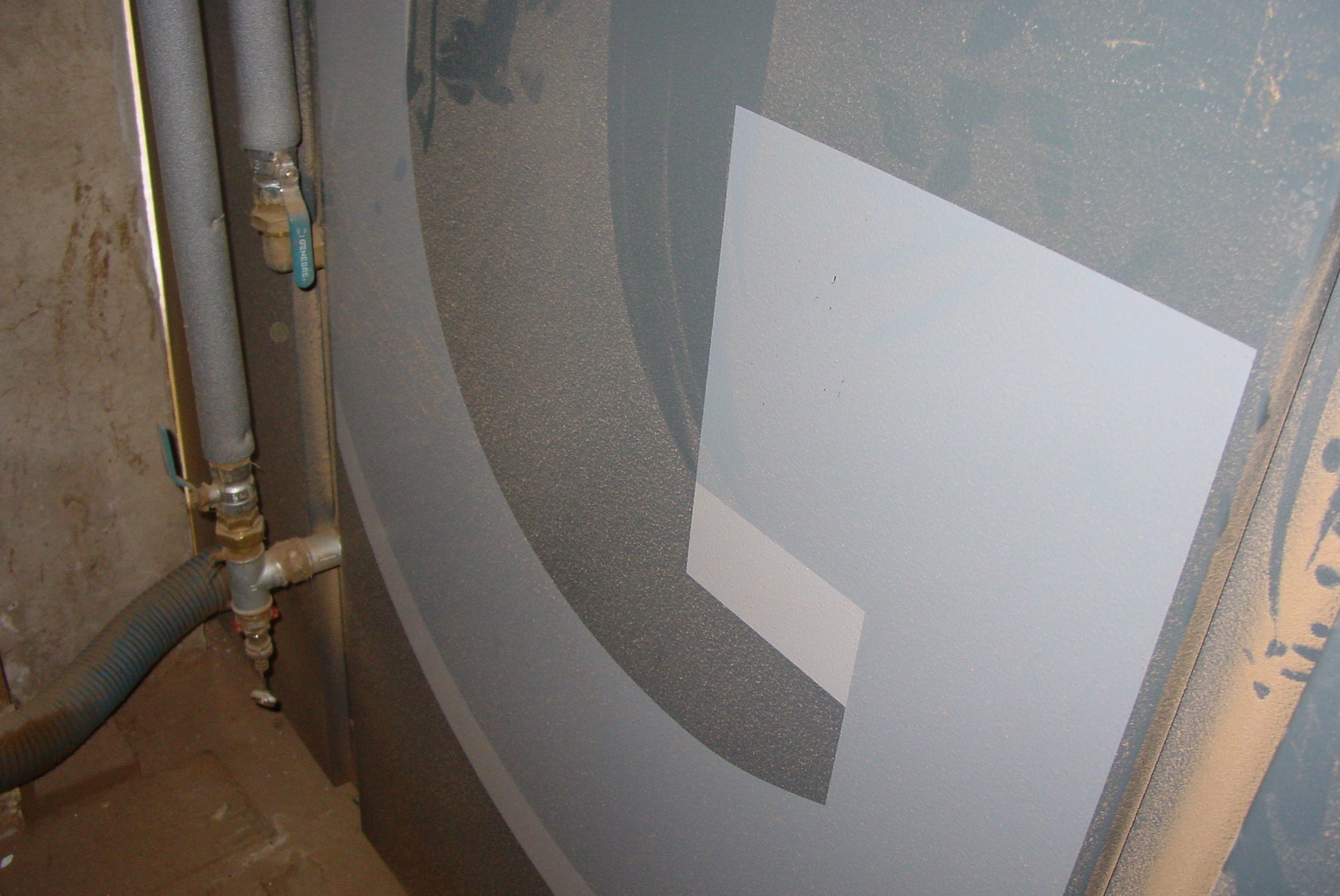

Podgrzewanie wody w obiegu CO

Gdzie można znaleźć więcej informacji?
Karta katalogowa , instrukcje DTR

Gdzie można znaleźć więcej informacji?

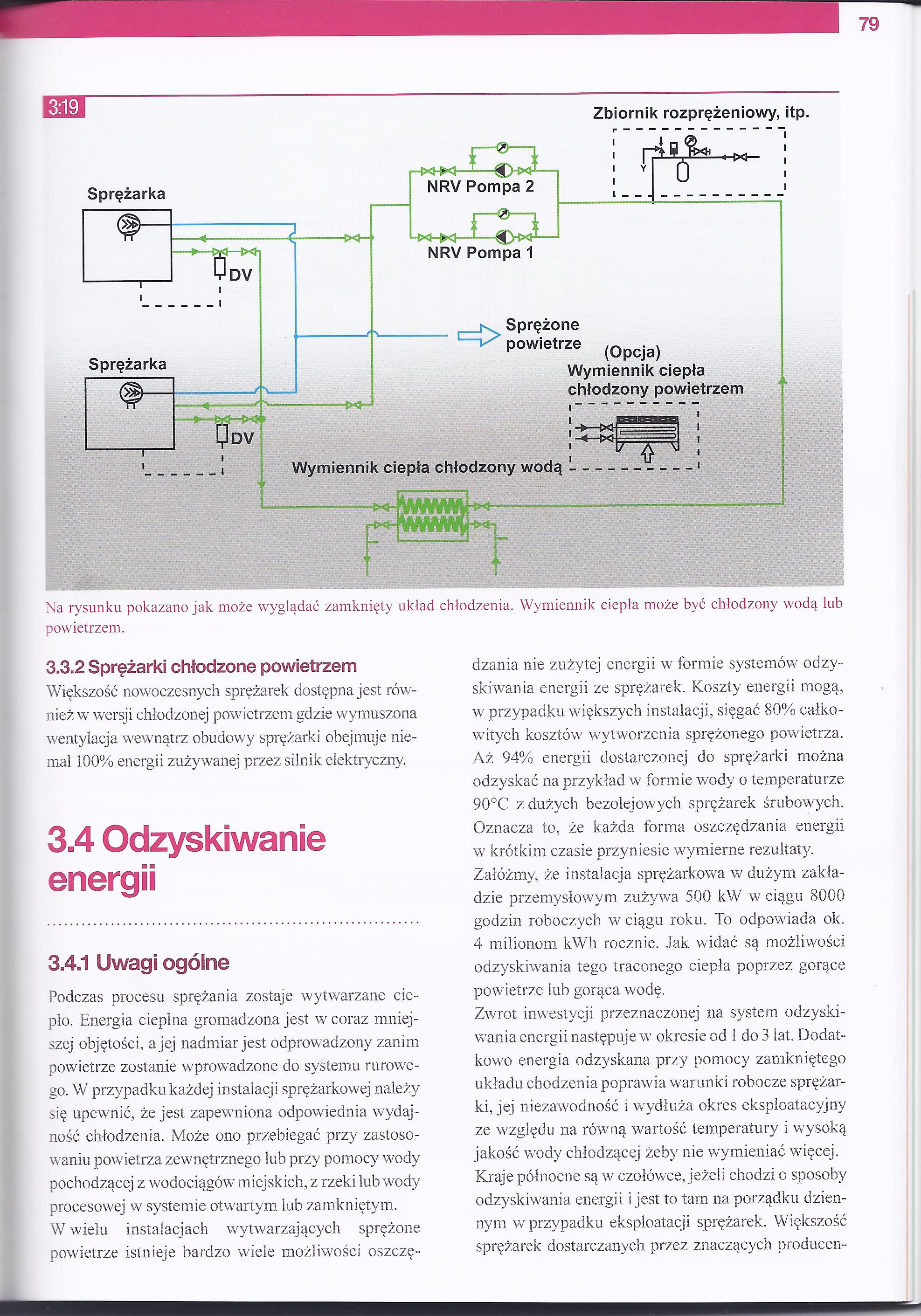

Poradnik Technika Sprężonego Powietrza

Prelegent:
Andrzej Puchalski
Atlas Copco
www.atlascopco.pl
