Zaledwie sześć miesięcy po zainstalowaniu nowych sprężarek Quantima firmy CompAir, Zakład Jaguar Land Rover (Jaguar) w Castle Bromwich jest na dobrej drodze do osiągnięcia oszczędności energii elektrycznej regionu o 3 mln kWh, ze zwrotem z inwestycji w okresie dwóch lat.

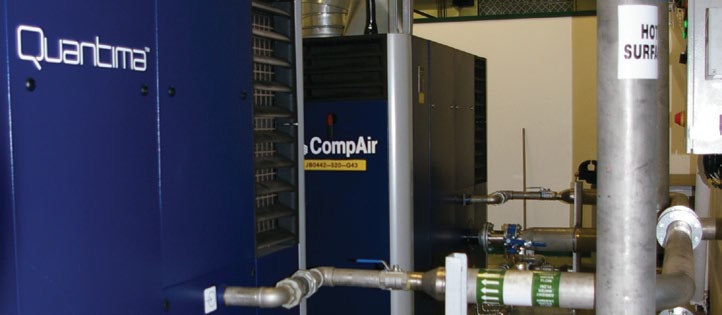

Kompresory Quantima Q-52 i mniejszy model Q-43 są zainstalowane w głównym budynku sprężarkowni zaopatrując w sprężone powietrze lakiernię 24 godziny na dobę.

Szczegółowe Informacje o Aplikacji. Dla producenta luksusowych samochodów, Jaguar, rosnące koszty energii mogą mieć znaczący wpływ na rentowność całego zakładu w West-Midlands. Firma postawiła sobie rygorystyczne wymagania w celu ochrony środowiska naturalnego, zmniejszając emisję dwutlenku węgla poprzez stały program redukcji energii. Szczególnie w przypadku zakładów w Castle Bromwich, gdzie aktualne modele XF, XK i XJ są montowane i wykańczane.

Tutaj, proces malowania jest istotnym elementem produkcji i jednym z głównych odbiorników sprężonego powietrza.

Zakłócenia w dostawie lub problem z jakością powietrza nie tylko wpływa na wydajność w lakierni ale także na wydajność w innych częściach zakładu.

Ocena możliwości sprężarki

Istniejąca instalacja sprężonego powietrza zbliżała się do kresu swojej ekonomicznej przydatności wobec czego Jaguar zaczął badać możliwości, które zapewnią zarówno ciągłość dostaw sprężonego powietrza jak i znaczne oszczędności energii.

Interdyscyplinarny zespół projektowy pracował u boku CompAir, preferowanegoprzez Jaguar dostawcy sprzętu dosprężonego powietrza, w celu oceny dostępnych opcji. Obejmowało to sprawdzenie korzyści naprawy lub modyfikacji istniejących urządzeń, czy też inwestowania w nowe, zaawansowane technologicznie sprężarki.

Inżynierowie CompAir przeprowadzili kontrolę istniejących sprężarek powietrza w celu określenia wykorzystania sprężonego powietrza i potencjalnych oszczędności, które można osiągnąć instalując nowy system.

W rezultacie, Jaguar postanowił zmodernizować swoją sieć z użyciem nowatorskiej technologii Quantima instalując dwie nowe sprężarki wraz z urządzeniami pomocniczymi. Zaledwie w połowie zajmowanego przez poprzednie urządzenia miejsca, dwie nowe sprężarki zostały z łatwością zainstalowane w istniejącym budynku sprężarkowi.

Czyste i suche powietrze

Kompresory sterowane są przez sterownik nadrzędny SmartAir Master firmy CompAir, który utrzymuje produkcję sprężonego powietrza o ciśnieniu 8 bar. Maszyna Q-52 zapewnia podstawowe obciążenie, maszyna Q-43 zaś jest załączana w momencie, gdy ciśnienie w układzie spadnie poniżej 7,5 bara, co pomaga uniknąć nagłych, krótkotrwałych wzrostów i spadków w dostawie sprężonego powietrza.

Kompresory zapewniają powietrze także do linii produkcyjnej wykończenia i końcowego montażu modeli serii XF.

Chiller

Każda jednostka Quantima chłodzona jest wodą w obiegu zamkniętym z płytowym wymiennikiem ciepła; efektywny energetycznie sposób chłodzenia wody do wymaganej temperatury wlotowej, pozwala firmie Jaguar zaoszczędzić ponad 11.000m3 wody rocznie.

Powietrze jest transportowane do osuszacza, następnie przechodzi przez płuczki CO2 aby spełnić wymagany standard wysokiej jakości powietrza do oddychania.

Ta część oczyszczania sprężonego powietrza jest krytyczna jako że część sprężonego powietrza jest zużywana do masek tlenowych załogi lakierni, dlatego Jaguar musi zapewnić pełne bezpieczeństwo przez cały czas.

Lakiernia

Miejsce, gdzie karoserie są po raz pierwszy wprowadzane do systemu transportowego, wymaga pełnych 8 bar ciśnienia w celu podnoszenia pojazdów, szczególnie w przypadku najcięższych modeli XJ montowanych w fabryce.

Sprężone powietrze jest używane do kontroli pracy zaworów pneumatycznego procesu dozowania farby, na obu uszczelnieniach podwozia i wewnętrznych robotach spojeniowych; obszar procesu z najwyższą przepustowością.

Od momentu gdy sprężarki Quantima zostały zainstalowane, Jaguar jest na dobrej drodze do osiągnięcia oszczędności regionu o 3 mln kWh energii elektrycznej, 11.000 m3 wody i 13.000 ton CO2. Stanowi to dwanaście procent założonego celu ochrony środowiska naturalnego zakładu w Castle Bromwich, firma spodziewa się zwrotu z inwestycji w ciągu dwóch lat.

Informacje dodatkowe

O Quantimie Zastosowany w kompresorze Quantima zespół napędowy Q-drive charakteryzuje się tym, że nie posiada przekładni, nie wymaga oleju, brakiem tarcia, brakiem zużycia mechanicznego i jedyną poruszającą się częścią wirującą w polu magnetycznym. Prosta konstrukcja oznacza brak degradacji wydajności w cyklu życia kompresora.

Napęd o zmiennej prędkości obrotowej umożliwia precyzyjne dopasowanie wydajności Quantimy do zapotrzebowania zakładu, zapewniając w ten sposób mniejsze zużycia energii elektrycznej oraz ograniczenie pracy na biegu jałowym.

Jaguar jest także beneficjentem pakietu serwisowego Q-life ze zdalnym monitoringiem pracy kompresora. Pozwala to zapobiegać nieplanowanym przestojom poprzez ciągły monitoring parametrów pracy kompresora i przewidywania kiedy komponenty lub części wymagają serwisowania lub wymiany.
