Charakterystyka zacisków pneumatycznych seri CPE50
Zaciski pneumatyczne CPE 50 charakteryzują się kompaktową budową, przy niewielkich wymiarach gabarytowych siłownika zacisku, moment mocowania Clampy wynosi 800N.
Czujnik indukcyjny kąta obrotu zacisku pozwala kontrolować pracę ramienia Clampy, dając sygnał prądowy przy każdej zmianie położenia.
Dodatkową opcją są Clampy wyposażone w dźwignie ręczną, wyróżniamy dwa typy:
– Zacisk pneumatyczny sterowany siłownikiem z dodatkowym sterowaniem dźwignią ręczną
– Zacisk bez siłownika pneumatycznego sterowany jedynie dźwignią ręczną
Częścią roboczą zacisków CPR40 są ramiona dociskowe, zaciski mogą być dostarczane z ramionami ustawionymi zarówno w pozycji pionowej jak i poziomej, kąt obrotu ramienia zacisku jest ustawialny w zakresie między 15˚- 120˚. Obrót ramieniem Clampy jest wyzwalany siłownikiem pneumatycznym.
| Zaciski pneumatyczne CPE50 | Zaciski pneumatyczne CPE50 z dźwignią ręczną |
 |
 |
Zaciski pneumatyczne CPE50
| Max. siła mocowania zacisku (5bar): | 230-350Nm |
| Moment mocujący: | 700-1300 Nm |
| Ciężar: | ~0,9Kg |
| Max. ciśnienie pracy: | 8 bar |
Właściwości
- precyzyjny stalowy odlew obudowy
- siłownik pneumatyczny o średnicy Ø50 mm
- dwa porty zasilające na siłowniku G1/4”
- stalowe ramie clampy
- możliwość zamocowania zacisku z czterech stron obudowy
- łatwa regulacja kąta otwarcia
- dwa różne typy ramion Clampy („V” lub „O”)
- 3 różne pozycje ramion Clampy (środkowe, prawe i lewe)
- 2 różne czujniki kąta otwarcia zacisku (indukcyjny lub pneumatyczny)
- wszystkie elementy znajdujące się wewnątrz zacisku poddawane są obróbce termicznej
| Typ | Max. siła mocowania przy obciążeniu (5Bar) | Max. moment mocowania (5bar) |
| CPE50 | 3 Nm | 230 Nm |
Czujnik kąta obrotu zacisku pneumatycznego
Czujnik indukcyjnyCharakterystyka techniczna czujnika indukcyjnego
|
Schemat podłączenia czujnika indukcyjnego
Czujnik pneumatyczny
Schemat podłączenia czujnika pneumatycznego
Schemat sterowania pneumatycznego siłownika zacisku
Ramię zacisku CPE50 typu „V”
| Typ | Średnica siłownika | Max. siłam mocowania (5 bar) | Ciężar | Max. moment mocowania | Max. ciśnienie pracy |
| CPE50V… | 50 mm | 230 Nm | ~5 Kg | 850 N | 8 bar |
Standardowy kąt otwarcia to 105˚ (120˚ w przypadku Clampy z ramieniem typu V1) , mniejszy kąt otwarcia może być ustawiony w odstępach co 15˚.
Ramię zacisku CPE50 typu „O”
| Typ | Średnica siłownika | Max. siła mocowania (5 bar) | Ciężar | Max. moment mocowania | Max. ciśnienie pracy |
| CPE50O… | 50 mm | 230 Nm | ~5 Kg | 800 N | 8 bar |
Standardowy kąt otwarcia to 105˚, mniejszy kąt otwarcia może być ustawiony w odstępach co 15˚.
Zaciski pneumatyczne CPE50 z dźwignią ręczną
| Max. siła mocowania zacisku (5bar): | 230-350Nm |
| Moment mocujący: | 700-1300 Nm |
| Ciężar: | ~0,9Kg |
| Max. ciśnienie pracy: | 8 bar |
Właściwości
- precyzyjny stalowy odlew obudowy
- siłownik pneumatyczny o średnicy Ø90 mm
- dwa porty zasilające na siłowniku G1/4”
- stalowe ramię zacisku
- możliwość zamocowania zacisku z czterech stron obudowy
- łatwa regulacja kąta otwarcia
- dwa różne typy ramion zacisku („V” lub „O”)
- 3 różne pozycje ramion zacisku (środkowe, prawe i lewe)
- 2 różne czujniki kąta otwarcia zacisku (indukcyjny lub pneumatyczny)
- wszystkie elementy znajdujące się wewnątrz zacisku poddawane są obróbce termicznej
- mozliwość manualnego sterowania zaciskiem – dźwignią ręczna
Zacisk pneumatyczny CPE50
| Typ | Max. siła mocowania przy obciążeniu (5 bar) | Max. moment mocowania (5bar) |
| CPE50 | 3 Nm | 230 Nm |
Czujnik kąta obrotu zacisku pneumatycznego
Charakterystyka techniczna czujnika indukcyjnego
| napięcie pracy: | 10-30 VDC |
| max prąd przełączenia: | 150 mA |
| prąd zasilający: | ≤20mA |
| spadek napięcia: | ≤ 1,8V |
| zakres temperatur: | -25°C do + 70°C |
Schemat podłączenia czujnika indukcyjnego
Czujnik pneumatyczny
Schemat podłączenia czujnika pneumatycznego

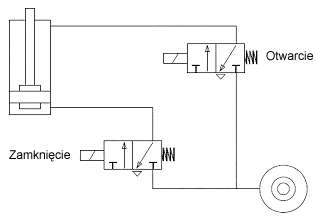

Schemat sterowania pneumatycznego siłownika zacisku

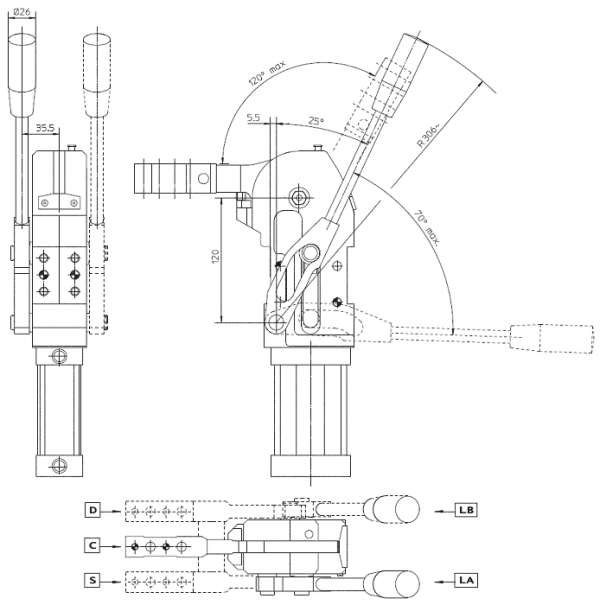

Ramię zacisku CPE50 typu „V”
| Typ | Średnica siłownik | Max. siłamocowania (5 bar) | Ciężar | Max. moment mocowania | Max. ciśnienie pracy |
| CPE50L….V… | 50 mm | 230 Nm | ~5 Kg | 800 N | 8 bar |
Standardowy kąt otwarcia to 120˚, mniejszy kąt otwarcia może być ustawiony w odstępach co 15˚.

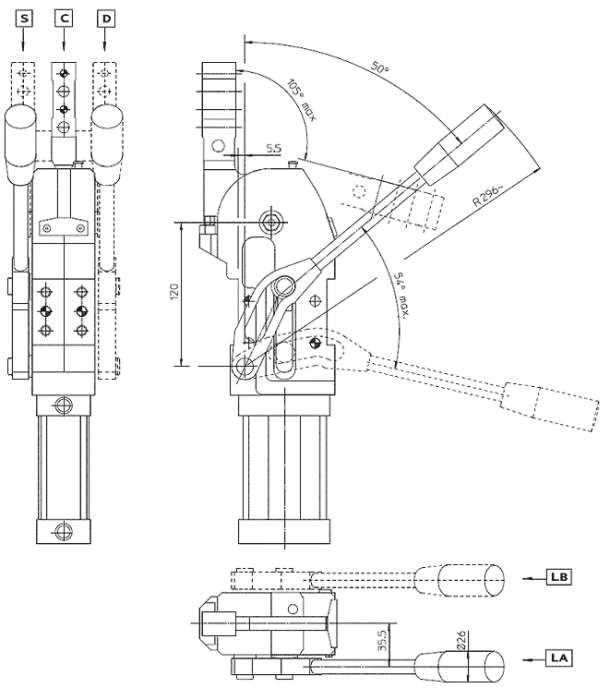

Ramię zacisku CPE50 typu „O”
| Typ | Średnica siłownika | Max. siła mocowania (5 bar) | Ciężar | Max. moment mocowania | Max. ciśnienie pracy |
| CPE50L…O… | 50 mm | 230 Nm | ~5 Kg | 800 N | 8 bar |
Standardowy kąt otwarcia to 105˚, mniejszy kąt otwarcia może być ustawiony w odstępach co 15˚.

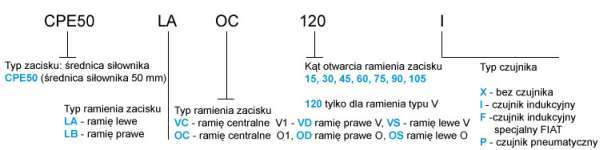

Jak zamawiać

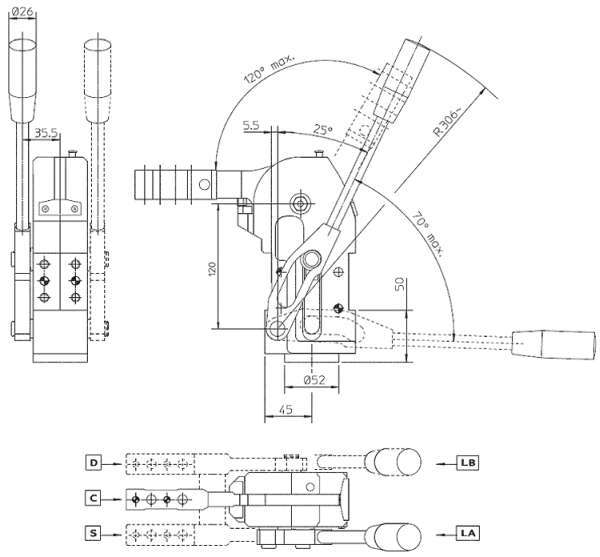

Zaciski pneumatyczne CPEM50 z dźwignią ręczną bez siłownika pneumatycznego
Ramię zacisku CPEM50 typu „V”
Standardowy kąt otwarcia to 120˚, mniejszy kąt otwarcia może być ustawiony w odstępach co 15˚.
Zacisk jest przystosowany do zamontowania siłownika pneumatycznego
| Typ | Ciężar |
| CPEM50L…V… | ~4,3 kg |
Ramię zacisku CPEM50 typu „O”
Standardowy kąt otwarcia to 105˚, mniejszy kąt otwarcia może być ustawiony w odstępach co 15˚.
Zacisk jest przystosowany do zamontowania siłownika pneumatycznego
| Typ | Ciężar |
| CPEM50L…O… | ~4,3 kg |
Jak zamawiać
