Sprężarki śrubowe typoszeregu ORL przeznaczone są do stałej pracy z automatycznym systemem sterowania pracy sprężarki w zależności od odbioru sprężonego powietrza. Są to sprężarki z jednostopniowym zespołem śrubowym, smarowanym olejem. Zbiornik oleju jest integralną częścią bloku sprężarki. Blok zabezpiecza następujące funkcje: wstępne oddzielanie oleju w skrzyni, dokładną separację, filtrację oleju, utrzymywanie min. ciśnienia łącznie z filtracją i regulacją zasysanego powietrza. Blok sprężarki i silnik elektryczny są osadzone na ramie, która sprężyście osadzona jest na obudowie sprężarki za pomocą sprężyn gumowych. Obudowa składa się z ramy, którą zamykają zdejmowane panele dźwiękoizolacyjne.
|
Wersja |
Max. nadciśnienie (bar) |
Wydajność (m³/hod) |
Moc silnika (kW) |
Poziom hałasu (dB) |
Zawartość olejowa (l) |
Wymiar podłączenia („) |
Ciężar (kg) |
|
ORL 11 AX |
8 |
97 |
11 |
74 |
5 |
G 1 |
275 |
|
ORL 11 BX |
10 |
91 |
11 |
74 |
5 |
G 1 |
275 |
|
ORL 11 CX |
13 |
71 |
11 |
74 |
5 |
G 1 |
275 |
|
ORL 11 DX |
15 |
64 |
11 |
74 |
5 |
G 1 |
275 |
|
ORL 15 AX |
8 |
126 |
15 |
74 |
5 |
G 1 |
316 |
|
ORL 15 BX |
10 |
116 |
15 |
74 |
5 |
G 1 |
316 |
|
ORL 15 CX |
13 |
95 |
15 |
74 |
5 |
G 1 |
316 |
|
ORL 15 DX |
15 |
86 |
15 |
74 |
5 |
G 1 |
316 |
Wydajność sprężarki ORL – przepływ pojemnościowy gazu przez króciec sprężarki, w odniesieniu do ciśnienia względnego i temperatury na ssaniu, tj. na 100 kPa i 20 °C. Maksymalna ilość oleju resztkowego za sprężarką wynosi 2–4 mg/m³.
 |
|

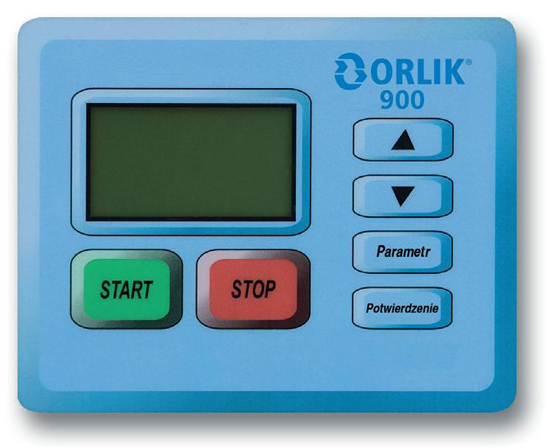

Urządzenia kontrolne
|
Urządzenia bezpieczeństwa
|
